污水紫外线消毒设备

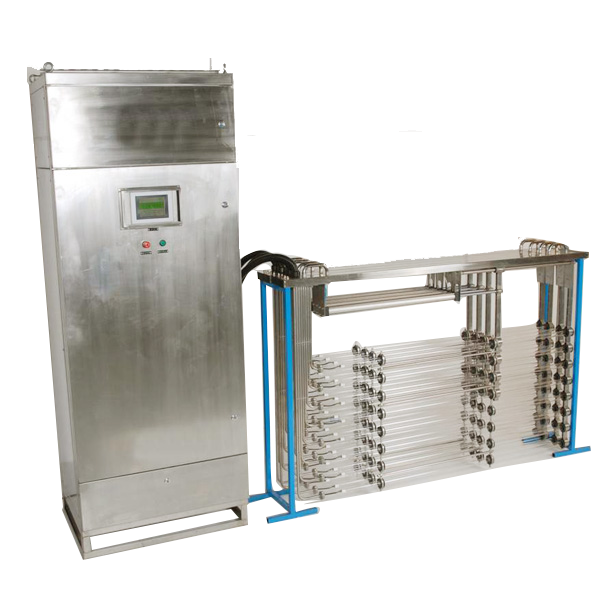

KCW系列—明渠敞开式紫外线消毒设备(单台设备处理水量:1500吨/天—10万吨/天)
作者:admin 发布时间:2014-02-21 [关闭][打印]

简介


该设备采用耐腐蚀的304/316不锈钢模块设计,主要用于大水量生活污水、市政给水等水质消毒领域。


设备特点

●在更换石英套管或灯管时,每个模块可由人工或机械单独起吊;

紫外灯管及信号线缆均密封在消毒模块内,不会暴露在污水或紫外光中;

悬挂在明渠污水中,整个模块支架设计能防止发生意外时紫外线辐射到明渠外;

每根紫外灯管内置于一根单独的石英套管内,套管的一端为闭口而另一端由灯管密封结构密封;

石英套管通过O型圈固定在框架上,从而使得石英套管不与框架上任何钢体相接触;

每个紫外灯模块组件水上部分IP65或相同当量密封等级,水下部分为IP68或相同当量密封等级


设备主要部件

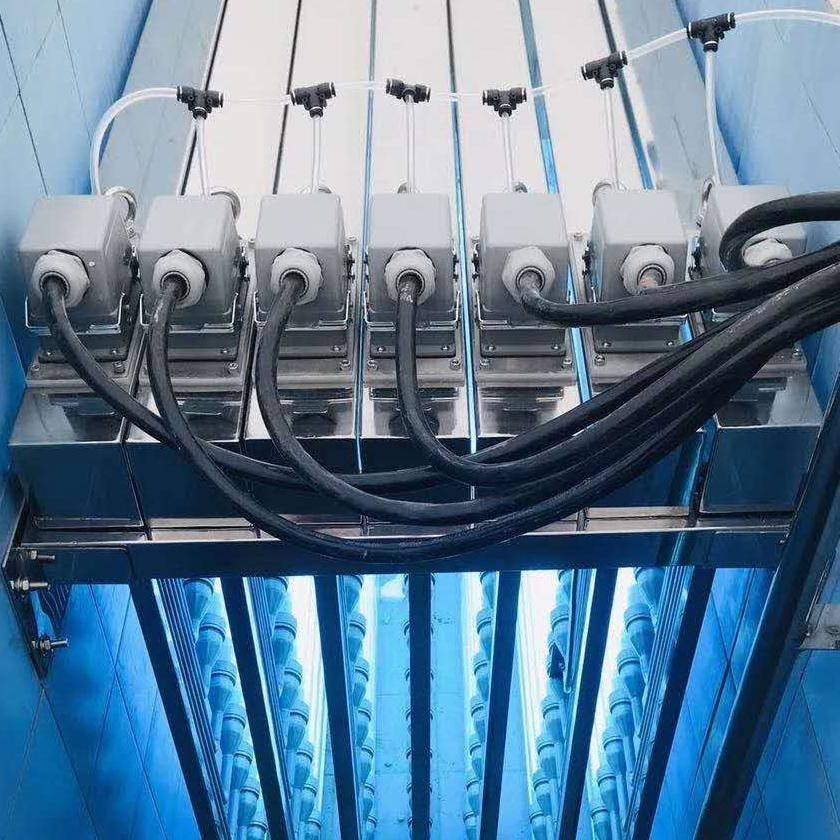

不锈钢电控箱+不锈钢模块支架

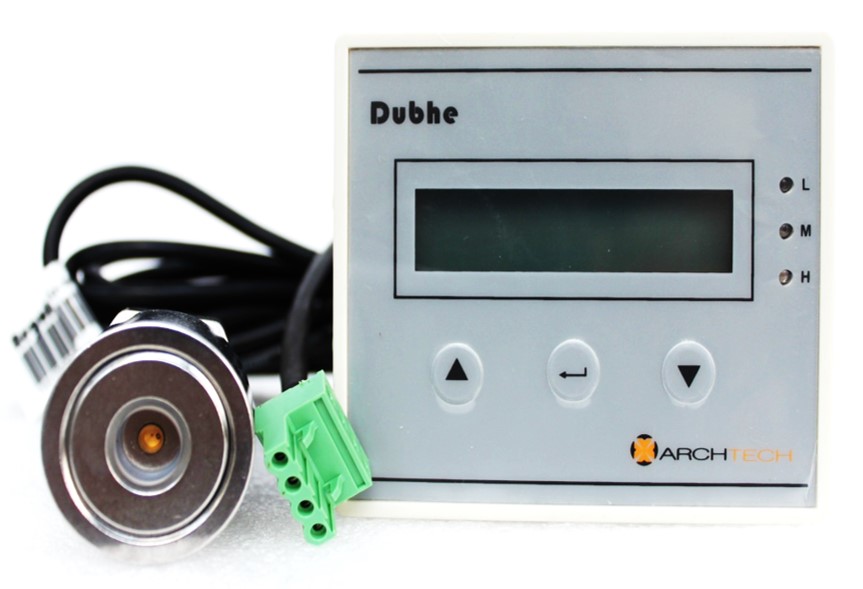

1663748696595783.jpg紫外强度监测装置


电子智能控制系统 PLC

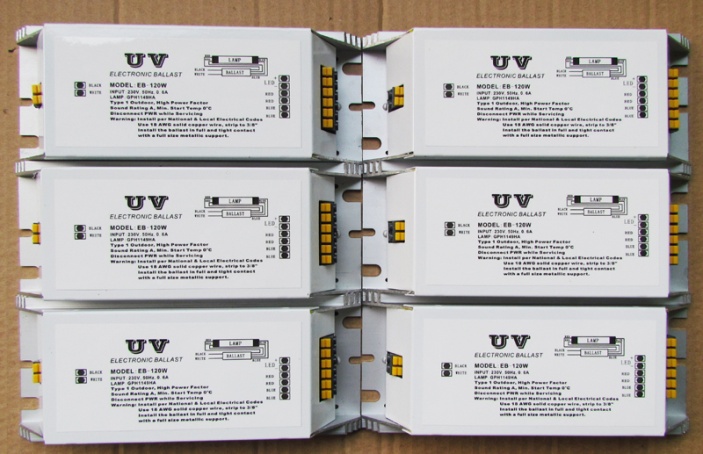

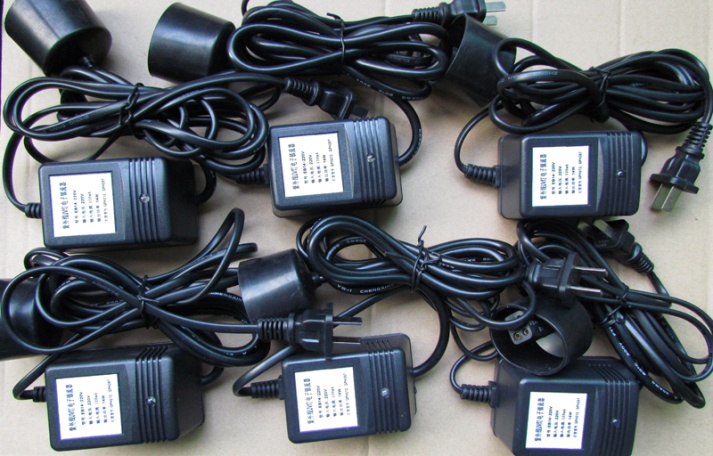

高效稳定的电子镇流器


高效稳定的电子镇流器

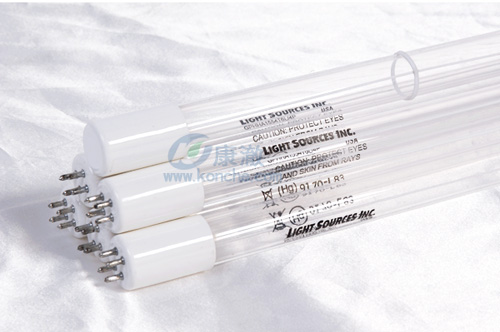

进口/顶级国产紫外灯管

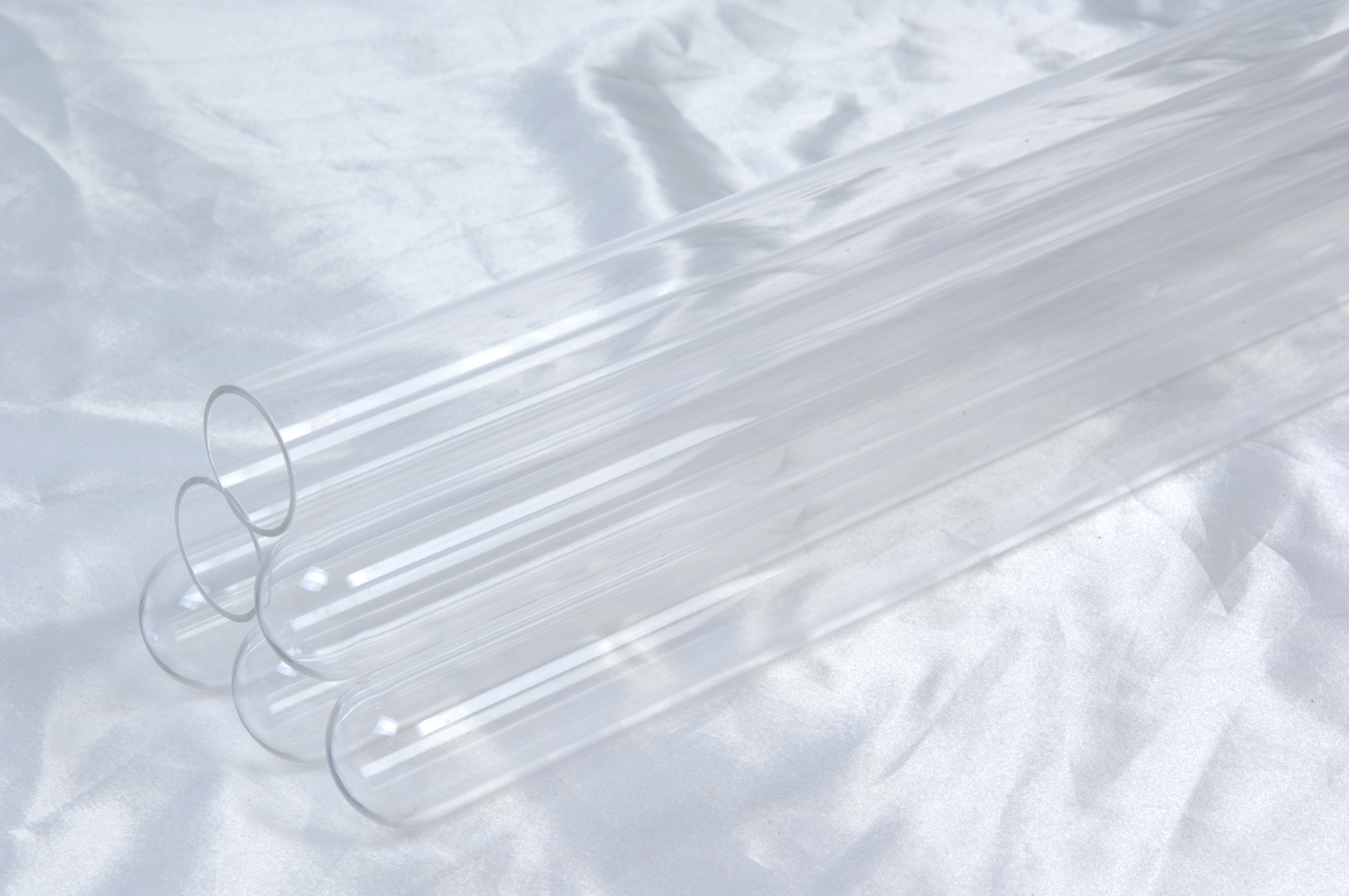

高透光率石英套管

以上主要部件非标配,具体每台紫外线设备的部件,要根据该设备实际使用需要进行具体配置

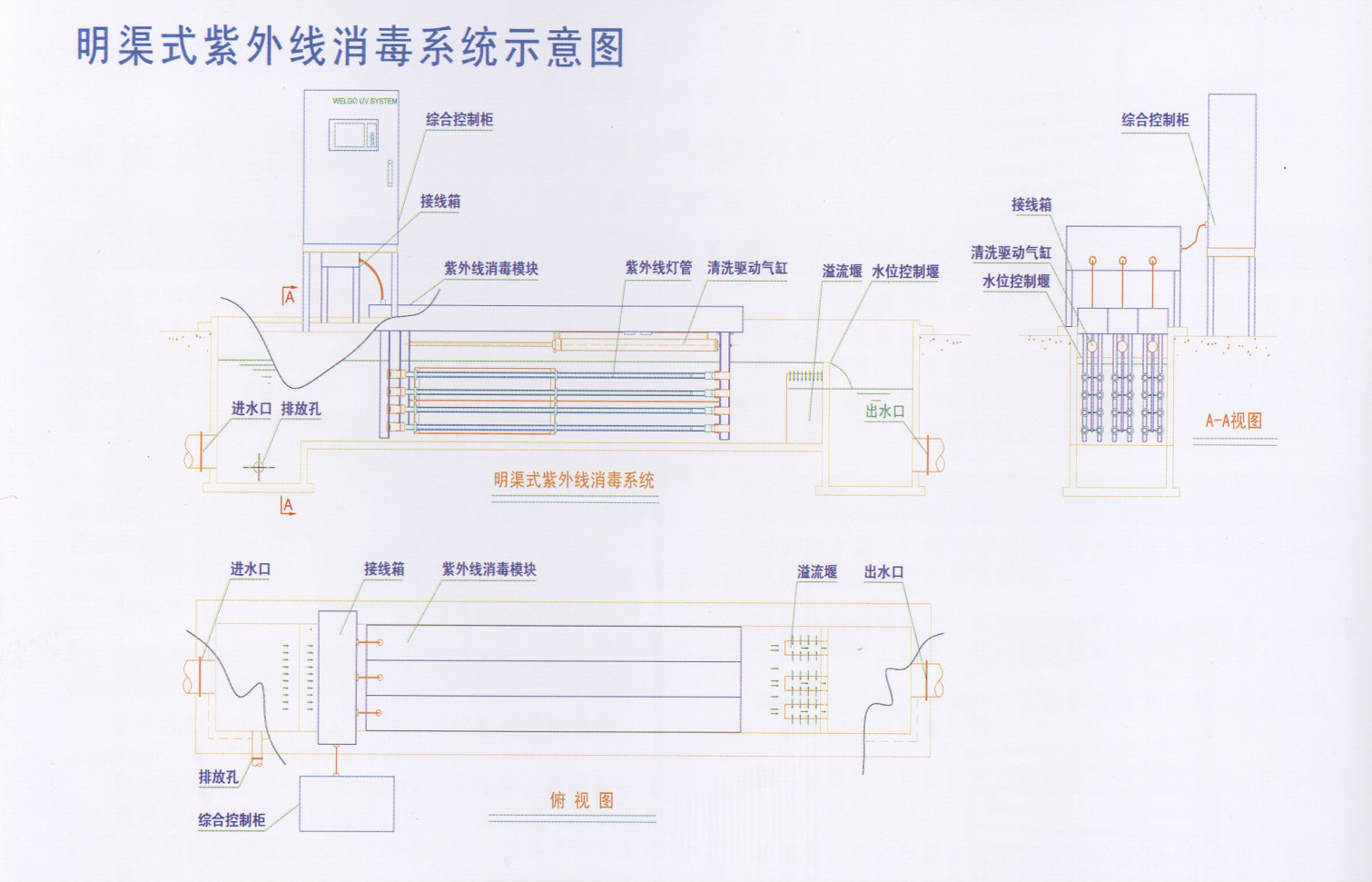

系统示意图




部分规格参数表


单台设备处理水量

KCW系列—明渠敞开式紫外线消毒设备(处理水量:1500吨/天—10万吨/天)

序号规格型号处理流量(万吨/天)

设备尺寸(米)

长*宽*高

水渠尺寸(米)

长*宽*高

1KCW-UV10.15

2.2*0.1*0.85

2.2*0.2*1.20
2KCW-UV30.30

2.2*0.2*0.85

2.2*0.3*1.20
3KCW-UV50.50

2.2*0.2*1.05

2.2*0.3*1.40
4KCW-UV80.80

2.2*0.3*1.05

2.2*0.4*1.40
5KCW-UV101

2.2*0.4*1.25

4.8*0.5*1.60
6KCW-UV202

2.2*0.8*1.25

4.8*0.9*1.60
7KCW-UV8

3

单个模块灯管配置、模块数量和渠的尺寸根据处理水量、水质及现场而定

8KCW-UV10

5

9KCW-UV20

10

基本配置:高强度紫外灯管、高透光率石英套管、高稳定电子镇流器、紫外线强度监测仪(可选)、高强度模块支架(304/316材质)、空压机、空调/风扇、PLC控制系统(可选)、电控系统。


报价参考因素

▲处理水质/出水要求:一级A、一级B……

处理水量:每天/每小时处理水量;

峰值流量或峰值系数;

水渠尺寸;

其它。


应用领域

  广泛应用在各种水体(自来水、净水、污水、海水),市政污水,市政给水,大型养殖场用水等各行各业的消毒领域。




市政水污水大型养殖场




饮料饮用水泳池


工程案例

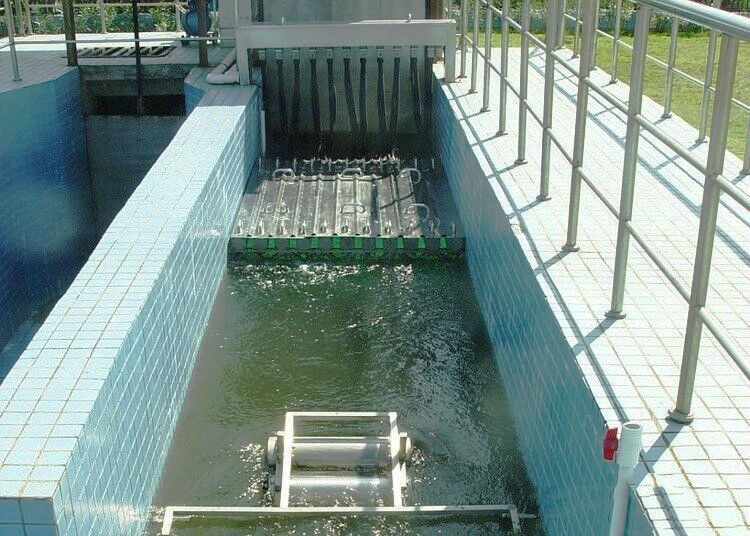

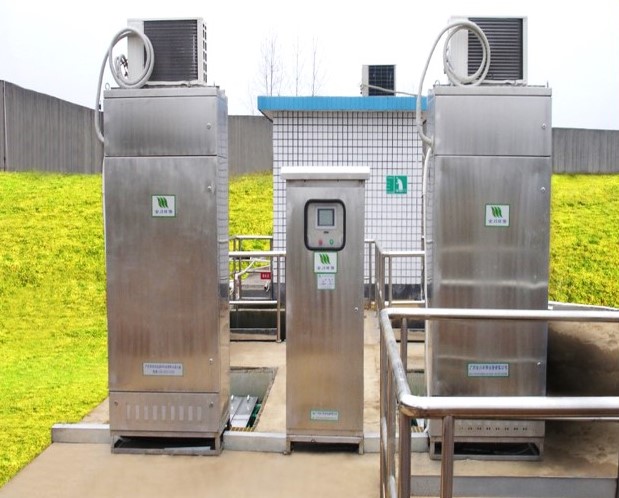

明渠紫外线消毒设备用于污水消毒
